一、技能要求
1、接受電氣負荷的金具,無論是接受張力的或非接受張力的,均不該下降導線的導電才能。
2、用于電氣接續的金具應滿意GB/T2317.1~2317.3的要求。
3、要求接受電氣負荷功能的金具應契合下列規則:
a)、導線接續處兩端點之間的電阻,緊縮型金具,應不大于相同長度導線的電阻,非緊縮型金具,應不大于相同長度導線電阻的1.1倍;
b)、導線接續處的溫升應不大于被接續導線的溫升;
c)、一切接受電氣負荷的金具,其載流量應不小于被裝置導線的載流量。
4、耐張線夾、接續金具和觸摸金具對導線、地線的握力,其與導線、地線核算拉斷力之比應不小于下表的規則。
5、非緊縮型耐張線夾與接受張力的導線彼此觸摸時,其曲折延伸部分出口處的曲率半徑不該小于被裝置導線直徑的8倍。
6、金具的導電觸摸面應涂導電脂,關于緊縮型金具應選用避免氧化腐蝕的導電脂,填充金具內部的空地。
7、一切緊縮型金具應使內部孔隙為最小,以避免運轉中潮氣的侵入。
8、耐張線夾、接續金具和觸摸金具與導線的銜接處,應避免兩種不同金屬間發作的雙金屬腐蝕問題。
9、耐張線夾、接續金具和觸摸金具應考慮裝置后,在導線與金具的觸摸區域,不該呈現因?yàn)楹惋L(fēng)振蕩、導線震動或其他要素引起的應力過大導致的導線損壞現象。
10、耐張線夾、接續金具和觸摸金具應避免應力會集現象,避免導線或地線發作過大的金屬冷變形。
二、握力實驗
1、實驗安置
實驗應選用與被試金具相匹配的導線。被試金具與導線銜接時不得使導線起燈籠.試件中金具與金具之間或金具與夾具之間的導線長度應不小于導線外徑的100倍,且不小于2.5m。當實驗兩個耐張線夾和一個接續管時,實驗安置如下圖所示。
耐張線夾及接續金具握力實驗典型安置圖

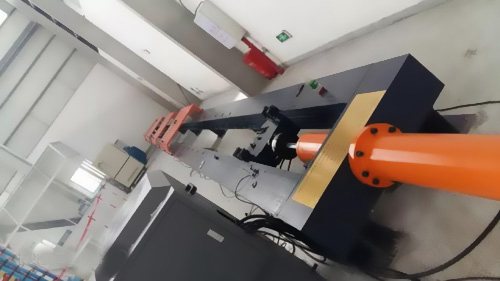

鋼芯鋁絞線臥式拉力實驗機
2、實驗過程
a)、將被試金具裝置在拉力實驗機上,施加載荷到達導線核算拉斷力的20%,在金具出口端的導線上作一個參閱標計,以丈量導線相關于金具的滑移量;
b)、在不少于30s時間內,將張力逐漸增加到導線核算拉斷力的50%,堅持120s;
c)、在不少于30s的時間內,將張力遂步增加到規則的握力值,堅持60s。
3、斷定原則
在實驗中導線相對金具沒有呈現滑移現象,而且導線沒有呈現斷股或損壞,則實驗經過。
三、檢驗規范
1、不同金屬、不同標準、不同絞制方向的導線或架空地線禁止在一個耐張段內銜接。
2、當導線或架空地線選用液壓銜接時,操作人員應經過培訓并考試合格,銜接完結并自檢合格后,應在壓接管上打上操作人員的鋼印。
3、導線或架空地線應運用合格的電力金具配套接續管及耐張線夾進行銜接。
4、架線施工前應由具有資質的檢測單位對試件進行銜接后的握著強度實驗。
5、握著強度實驗的試件不得少于3組，導線選用螺栓式耐張線夾及鉗壓管銜接時,其試件應別離制造。
6、試件握著強度實驗成果應契合要求.液壓握著強度不得小于導線規劃運用拉斷力的95%;螺栓式耐張線夾的握著強度不得小于導線規劃運用拉斷力的90%;鉗壓管直線銜接的握著強度不得小于導線規劃運用拉斷力的95%.架空地線的銜接強度應與導線相對應。
|
