35KV/110KV高壓電纜保護接地箱，高壓電纜保護接地箱應用于35KV/110KV/220kV高壓電纜體系中電纜金屬護層經保護器接地。 箱子本體為不銹鋼資料，耐腐蝕功能好。出廠氣密實驗，氣密性杰出，裝置簡略便利，外型美觀大方。配件完全。且具有杰出的阻燃性。其內部接線板選用紫銅排經鍍錫處理，導電功能杰出，適用于35KV/110KV/220KV的線路上運用，具有優秀的電壓——電流特性曲線，保護功能杰出。

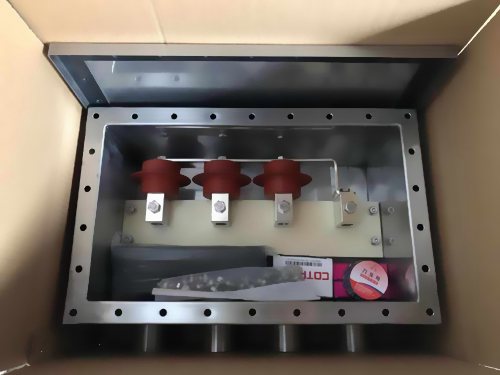

高壓電纜保護接地箱
裝置工藝：
1、裝置過程
1）.剝?nèi)ル娎|絕緣層，使暴露的導線長短與導電銅塊孔的長短相符。
2）.整理箱內物件。
3）.將剝切好的接地電纜穿進進線口，再穿進導電銅塊，然后固定好接地電纜。
4）.固定好一根電纜后再穿第二根電纜，重復3的操作，直至四根電纜悉數固定好。
5）.在出線管與電纜之間填好橡皮條，將電纜固定在出線管中心。
6）.用防水膠帶將出線管口密封。
7）.在出線管上縮好熱縮管。
8）.用橡膠絕緣帶密封熱縮管兩個端口。
9）.在防水帶上包覆PVC膠帶，半搭蓋包二層。
10）.整理箱內物件。
11）.裝好密封墊及箱蓋，留意螺絲不能一下擰緊，要分三次緊三圈擰緊。不然會引起箱蓋變形。
12）將箱體固定在指定方位即可。
運用與保護：
1、 產品投入運轉前，丈量保護器電流1mA電壓值，此值應契合前表之規定。
2、 投入運轉后，一般可用1000V兆歐表丈量絕緣電阻，其值應大于20MΩ。
3、 保護器的直流1mA電壓的改變大于表1數據的10%，則該產品不能再運用。
4、 電纜護層作耐壓實驗時，只需要拆去總的接地銅排即可。
|
